齒輪齒條的基本知識

齒輪的大小

ISO（國際標準化機構）規定，表示齒輪大小的單位使用模數。但是，實際上還使用其他方式來表示齒輪的大小。

模數

模數M=1（P=3.1416） 模數M=2（P=6.2832） 模數M=4（P=12.566）
模數乘以圓周率即可得到齒距（P）。齒距是相鄰兩齒之間的長度。P=圓周率X模數（πm）
CP（周節）
周節即圓周齒距。也就是齒距（P）。 例如，使用周節CP可以制作齒距為CP5CP10CP15CP20這樣齒距為整數的齒輪。
與模數的換算關系 m=cp/π DP（徑節）
英文為Diametral pitch。
按ISO標準規定，長度單位使用毫米。但在美國、英國等國家，一直使用英寸作為長度單位。在這些國家中使用DP來表示齒輪的大小。

與模數的換算關系 m=25.4/DP

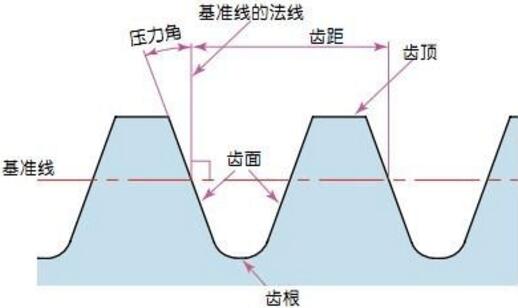

壓力角

決定齒輪齒形的參數。即齒輪齒面的傾斜度。

壓力機（a）一般采用20°。但有時客戶的圖紙也有14.5°，15°、17.5°，所以這些都要注意。

齒數
以上所敘述的模數，壓力角，齒數是齒輪的三大基本參數。以此參數為基礎計數齒輪各部尺寸。

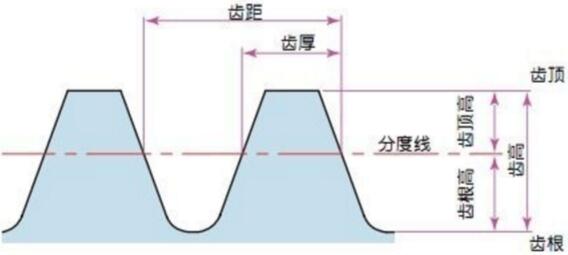

齒高和齒厚
齒輪的高度由模數（m）來決定。在這里我簡單介紹一下齒高/齒頂高/齒根高
齒高是從齒頂?shù)烬X根的高度。 h=2.25m（=齒頂高+齒根高）

齒頂高是從齒頂?shù)椒侄染€（中線）的高度。（分度線是計算齒條尺寸的基準線）
ha=1.00m
齒根高是從齒根到分度線（中線）的高度。 hf=1.25m
齒厚的基準是齒距（P）的一半。 S=πm/2 P=πm
直齒輪
到此為之，我已經向各位介紹了有關齒輪的基本參數，接下來，我們將介紹有關直齒齒輪齒條的各部分的名稱和尺寸計算

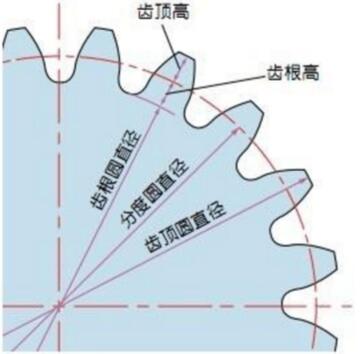

決定齒輪大小的參數是齒輪的分度圓直徑。
分度圓直徑d=zm
齒頂圓直徑da=d+2m
齒根圓直徑df=d-2.5m

在這里我所介紹的齒頂圓和齒根圓，可以直接看到，而分度圓在實際的齒輪上無法直接看到。因?yàn)榉侄葓A是為了決定齒輪的大小而假設的圓。

斜齒輪
特點：比直齒的強度要高，噪音以及振動小 缺點是軸方向產生推力

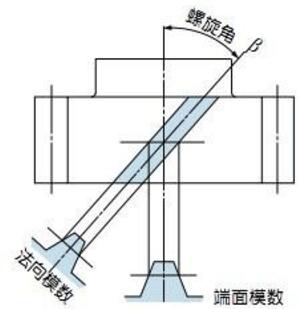

端面模數（mt）和法向模數（mn）的關系式 Mt=mn/cosb

分度圓直徑d=zmn/cosb
