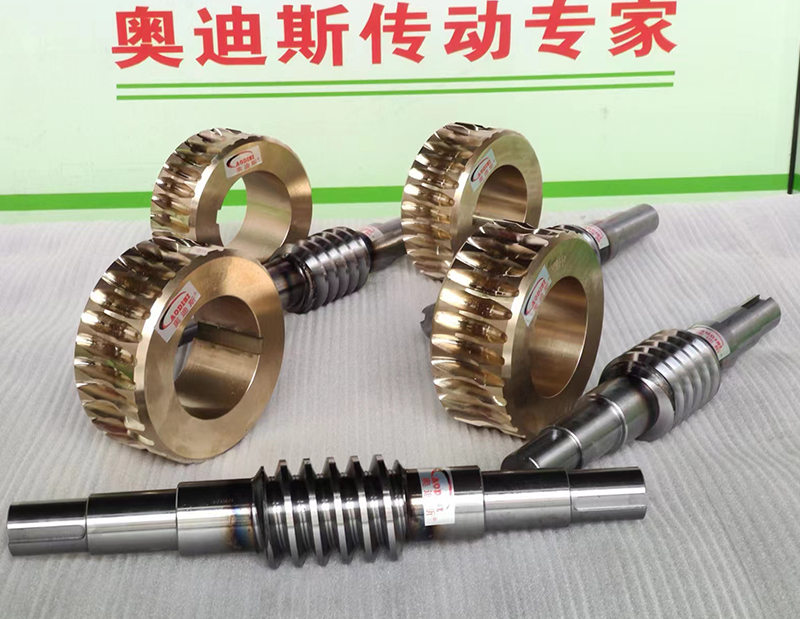

蝸輪蝸桿的工作原理及作用

1、工作原理；蝸輪蝸桿傳動的兩軸是相互交叉垂直的；蝸桿可以看成為在圓柱體上沿著螺旋線繞有一個齒或幾個齒的螺旋，蝸輪就象個斜齒輪，但它的齒包著蝸桿。在嚙合時，蝸桿轉一轉，就帶動蝸輪轉過一個齒或幾個齒，因此蝸輪蝸桿傳動的速比=蝸桿的頭數/蝸輪的齒數。

2、作用；

優點:

蝸輪蝸桿傳動除了和齒輪同樣得到了廣泛應用外,它解決了齒輪的降速比不能太大的矛盾;工作平穩,無噪音;蝸輪可以得到精確的很小的轉動,因此蝸輪蝸桿傳動常用來作分度用;當蝸桿螺旋線升角小于3-6度時,蝸輪蝸桿傳動能自鎖。

缺點:

效率較低，發熱大,所以工作時要求有良好的冷卻和潤滑條件;在較高速度下傳遞動力時,蝸輪常用較貴的有色金屬;蝸輪比齒輪制造困難。
