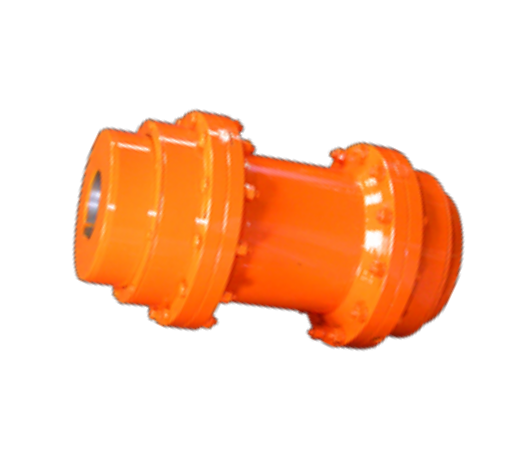

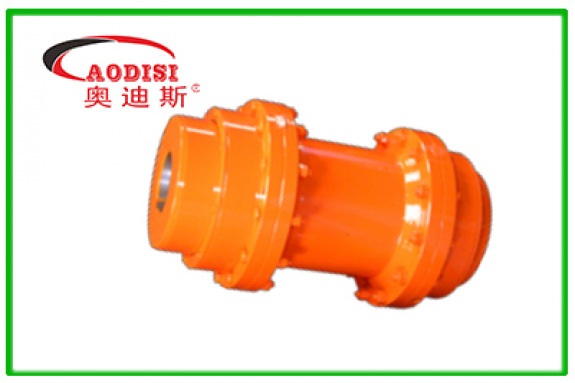

AODISI WGT型接中間套鼓形齒式聯軸器
  • AODISI WGT型接中間套鼓形齒式聯軸器
產品名稱

AODISI WGT型接中間套鼓形齒式聯軸器
加工精度
是否定制
粗糙度
材料成分
我要定制 按客戶需求接受定制;歡迎來廠參觀！
立即咨詢

0757-83781208

標記示例：

鍵聯接的聯軸器的標記方法符合GB/T3852的規定。
主動端：Y型軸孔，A型鍵槽，d1=50mm,L=112mm

從動端：Y型軸孔，A型鍵槽，d2=50mm,L=112mm
中間套長度H=300mm的Ⅰ型WGT6聯軸器
WGT6聯軸器 50x112-300  JB/T7004-93

主動端：Y型軸孔，A型鍵槽，d1=100mm,L=212mm
從動端：Y型軸孔，A型鍵槽，d2=130mm,L=202mm
中間套長度H=500mm的Ⅱ型WGT10聯軸器

WGT10聯軸器聯軸器 100x112 / J1B130x202 -Ⅱ-500    JB/T7004-93


過盈配合油壓裝卸的無鍵聯接的聯軸器按JB/T6136的規定其標記方法在軸孔前加"U"表示.

主動端：Y型軸孔，過盈配合油壓裝卸，d1=90mm,L=172mm
從動端：Y型軸孔，過盈配合油壓裝卸，d2=100mm,L=212mm
中間套長度H=500mm的Ⅰ型WGT6聯軸器

WGT6聯軸器U90x172 / U100x212  JB/T7004-93

主動端：J1型軸孔，過盈配合油壓裝卸，d1=250mm,L=330mm
從動端：J1型軸孔，過盈配合油壓裝卸，d2=250mm,L=330mm
中間套長度H=500mm的Ⅱ型WGT14聯軸器

WGT14聯軸器聯軸器J1U250X330 -Ⅱ-600    JB/T7004-93

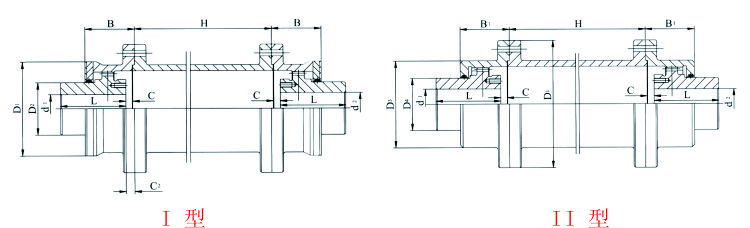

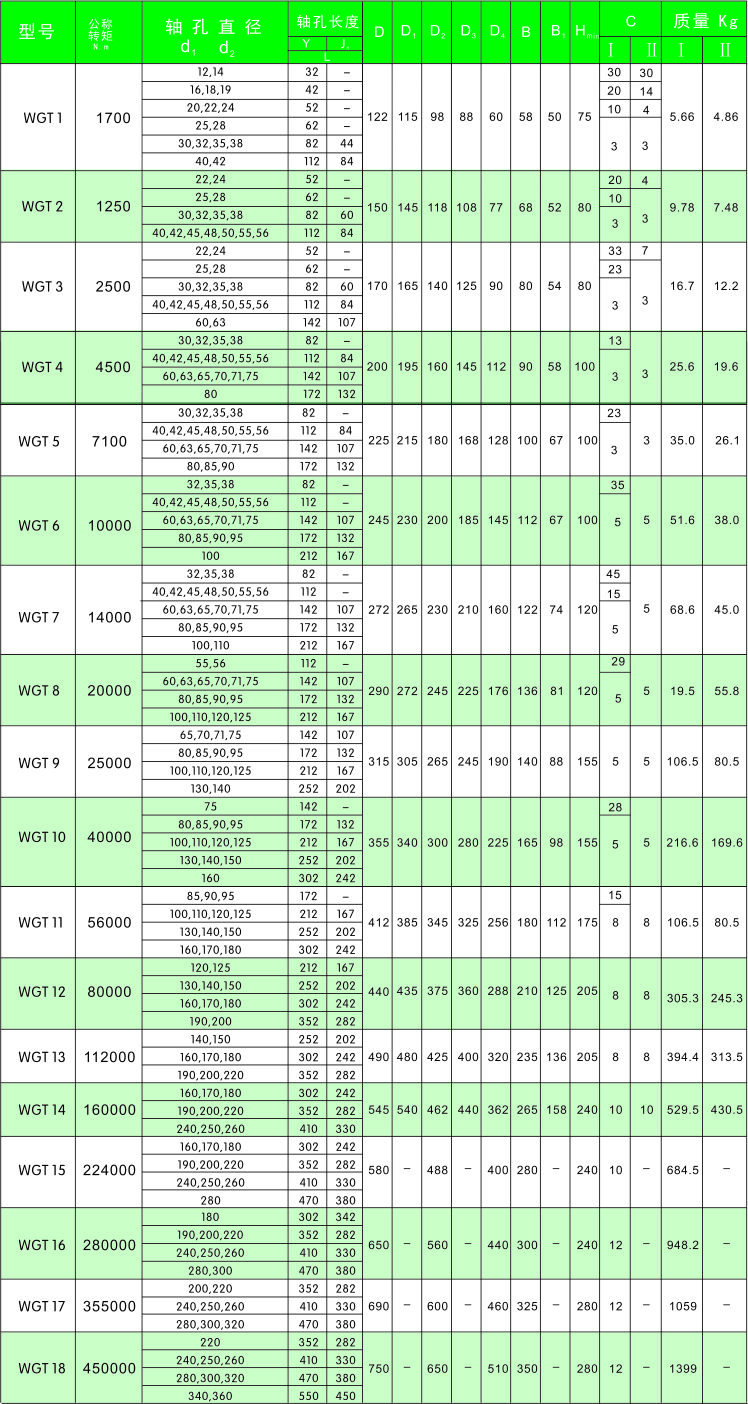

                                          WGT型接中間套鼓形齒式聯軸器基本尺寸和參數
