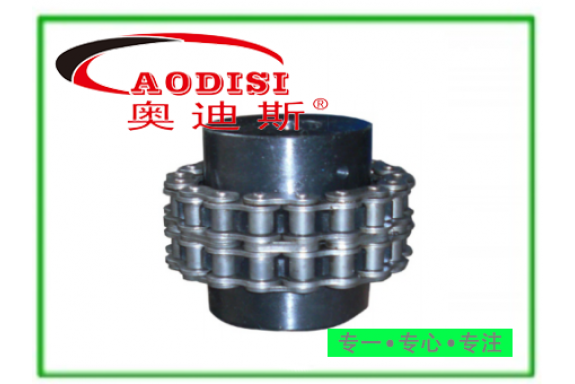

AODISI GL型滾子鏈聯軸器
  • AODISI GL型滾子鏈聯軸器
產品名稱

AODISI GL型滾子鏈聯軸器
加工精度
是否定制
粗糙度
材料成分
我要定制 按客戶需求接受定制;歡迎來廠參觀！
立即咨詢

0757-83781208
聯系我們Contact Us

手 機：13925950859

電 話：0757-83781208

傳 真：0757-83782018

地 址：佛山市禪城區嶺南大道北131號碧桂園城市花園南區三座29樓

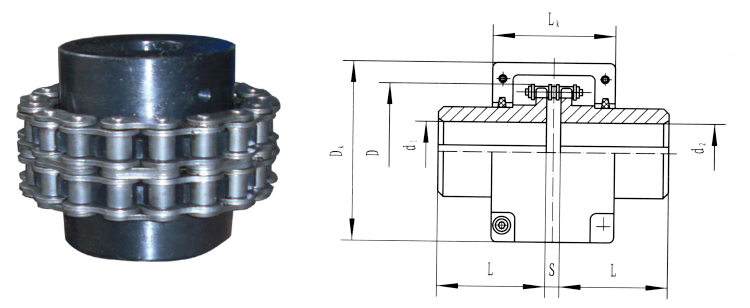

結構特點：

  • 雙排滾子鏈采用GB1243.1-83《傳動用短節矩精密滾子鏈》規定的鏈條

  • 軸孔鍵槽形式及尺寸符合GB/T3852-1997規

  • 使用罩殼的結構及尺寸，根據需要選定

  • 標記符合GB/T3852-1997

  • 結構簡單，拆裝方便，反轉時有空行程，不宜用于沖擊載荷很大的逆向傳動

標記示例：有罩殼時，型號后加“F”
GL3型滾子鏈聯軸器，有罩殼
主動端：J1型軸孔，A型鍵槽，d1=25mm,L=44mm
從動端：J1型軸孔，B型鍵槽，d2=25mm,L=44mm
標記方法  GL3F J1 25 X 44 GB/T6069-2002


 GL7型滾子鏈聯軸器
主動端：J1型軸孔，B型鍵槽，d1=45mm,L=84mm
從動端：Y型軸孔，B型鍵槽，d2=50mm,L=84mm

標記方法  GL7 J1B 45 X 84 / YB50 X 84  GB/T6069-2002

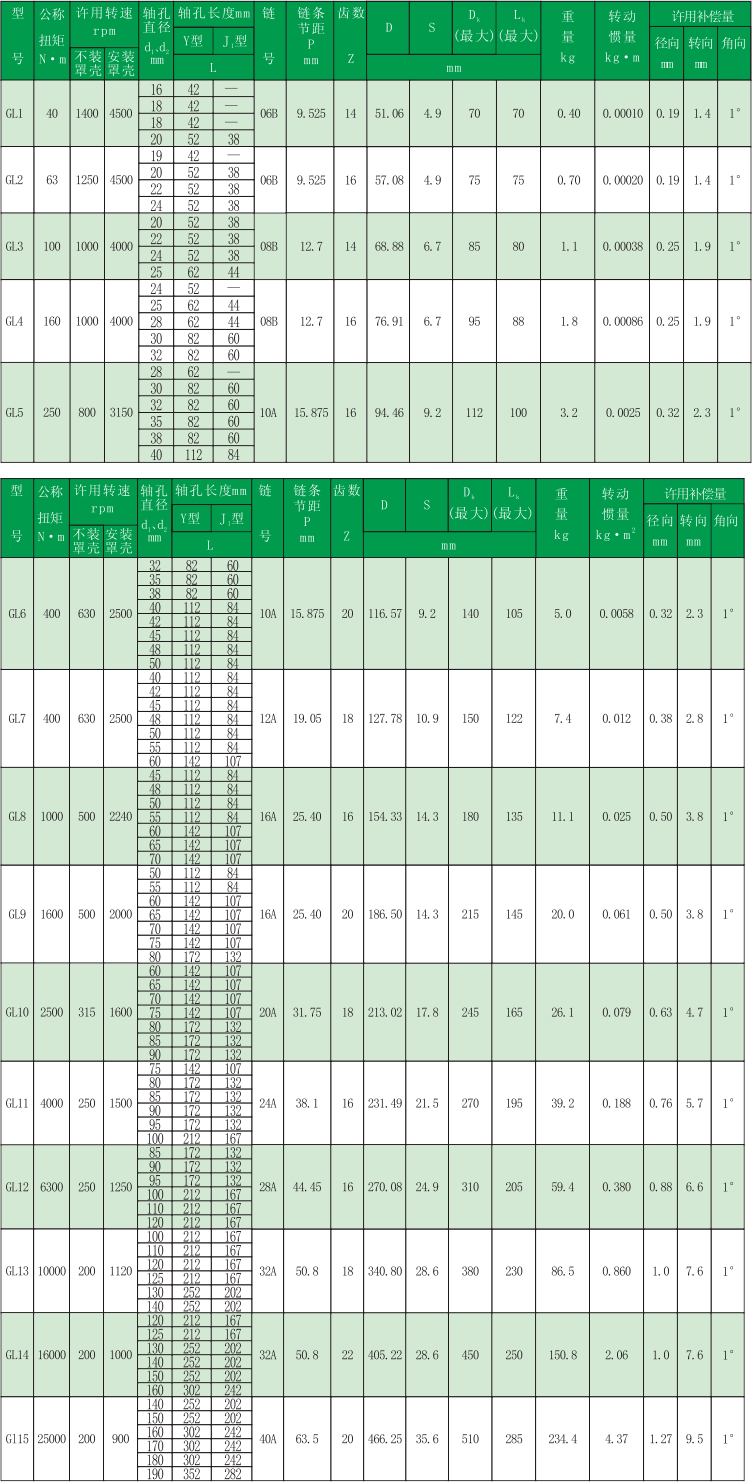

                                           GL型滾子鏈聯軸器基本參數和主要尺寸
