齒輪中心與齒條齒頂距離計算

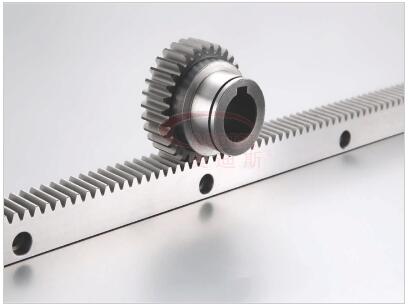

齒輪齒條模數為4，齒輪齒數為20，齒輪 中心距離尺條齒頂或齒根多遠？

條件：圓柱直齒，標準齒形，標準安裝

[1]：計算齒輪分度圓直徑        4*20=80

[2]: 由于標準安裝，所以分度圓與節圓重合       計算 節圓半徑 = 80/2=40

[3]: 計算中心距離尺條齒頂距離  距離 =節圓半徑-模數*1.0 = 40 - 4*1 = 36

[4]: 計算中心距離尺條齒根距離  距離 =節圓半徑+模數*1.25 = 40 + 4*1.25 = 45

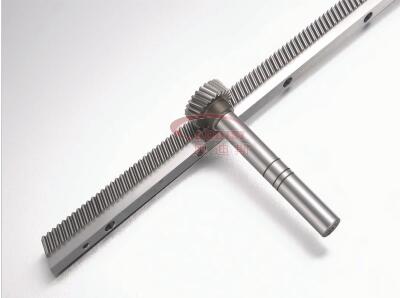

齒輪中心距離齒條齒頂 =m(z-2)÷2=4(20-2)÷2=36（毫米）

齒輪中心距離齒條齒根 =m(z+2.5)÷2=4(20+2.5)÷2=45（毫米）

齒輪中心距加上齒根高度或者減去齒頂高度

制造齒輪常用的鋼有調質鋼、淬火鋼、滲碳淬火鋼和滲氮鋼。鑄鋼的強度比鍛鋼稍低，常用于尺寸較大的齒輪；灰鑄鐵的機械性能較差，可用于輕載的開式齒輪傳動中；球墨鑄鐵可部分地代替鋼制造齒輪 ；塑料齒輪多用于輕載和要求噪聲低的地方，與其配對的齒輪一般用導熱性好的鋼齒輪

直徑計算方法

齒頂圓直徑=（齒數+2ha*）*模數

分度圓直徑=齒數*模數  齒根圓直徑=（齒數-2ha*-2*hc*）*模數

對于標準齒輪：ha*=1,hc*=0.25;其他非標準齒輪另取

比如：M4、齒32

齒頂圓直徑=（32+2*1）*4=136mm

分度圓直徑=32*4=128mm

齒根圓直徑=（32-2*1-2*0.25） *4=118mm

這種計算方法針對所有的模數齒輪（不包括變位齒輪）。

模數表示齒輪牙的大小。

齒輪模數=分度圓直徑÷齒數

齒輪模數選擇

齒輪模數國家標準為GB1357-78。

優先選用模數：0.1mm、0.12mm、0.15mm、0.2mm、0.25mm、0.3mm、0.4mm、0.5mm、0.6mm、0.8mm、1mm、1.25mm、1.5mm、2mm、2.5mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、 14mm、16mm、20mm、25mm、32mm、40mm、50mm；

可選模數：1.75mm、2.25mm、2.75mm、3.5mm、4.5mm、5.5mm、7mm、9mm、14mm、18mm、 22mm、28mm、36mm、45mm；

很少用模數：3.25mm、3.75mm、6.5mm、11mm、30mm。
