蝸輪/雙包絡環面蝸桿的傳動特點

傳動特點

平面二次包絡環面蝸輪蝸桿副是一種不同于普通蝸輪蝸桿副的新型轉角傳動形式。平面二次包絡環面蝸桿是由平面包絡一次線兩次接觸蝸輪展成。平面二次包絡畫面蝸輪蝸桿副與普通蝸輪蝸桿副接觸線不同，接觸線更多。平面二次包絡環面蝸輪蝸桿副比普通蝸輪蝸桿副更易形成油涵，潤滑更充分，有更高的效率。平面二次包絡環面蝸輪蝸桿副比普通蝸輪蝸桿副有更多的接觸齒數，承載能力更強。

蝸輪/雙包絡環面蝸桿

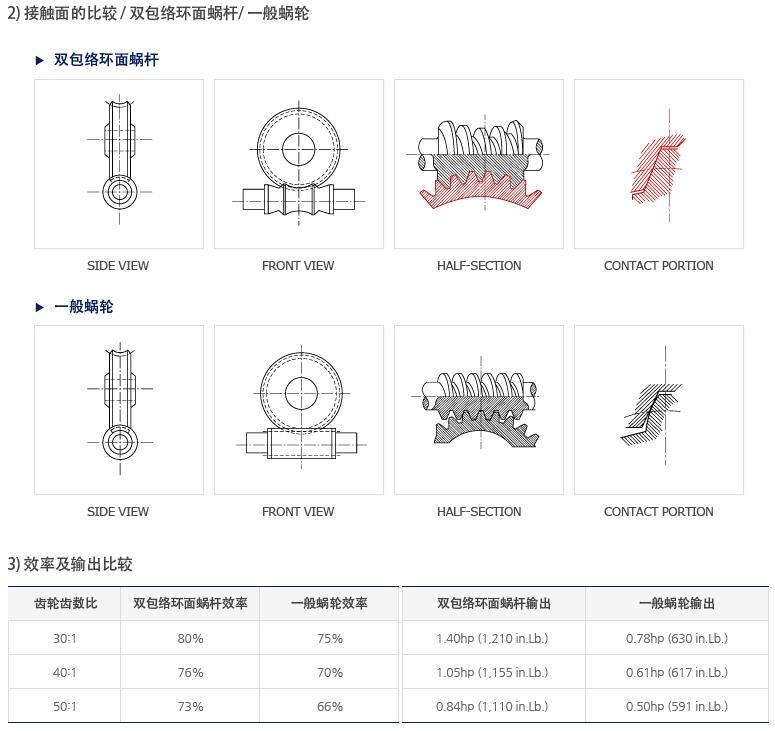

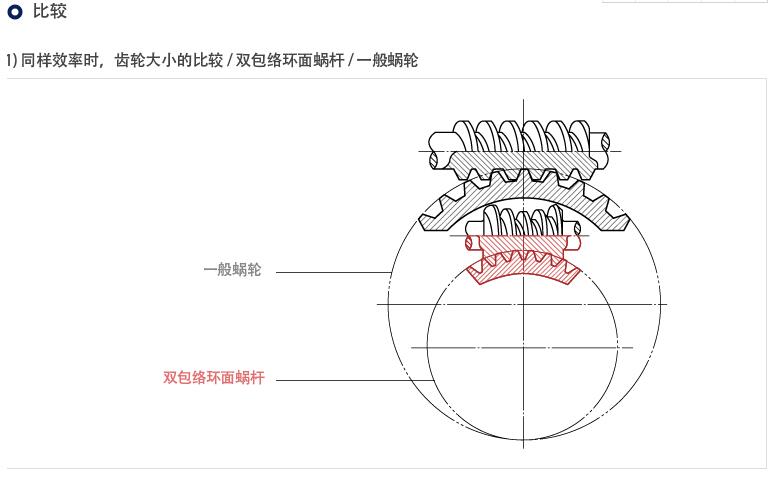

蝸輪是蝸桿與齒輪(蝸輪)交叉為90度，一般使用在需要10:1以上的齒輪齒數比上。一般的齒輪(直齒輪，螺旋齒輪，錐齒輪)是依靠齒的嚙合來傳遞力量，但蝸輪是蝸桿滑動轉動齒輪，而且齒輪無法轉動蝸桿。由于蝸輪具有廣齒輪減速比選擇和簡單的結構，加上蝸輪與蝸桿的方向特征，所以在很廣泛的產業上使用。但是還要解決在高速度轉動上發熱，壽命短的問題。雙包絡還面蝸桿與一般蝸輪不同，因為蝸輪與蝸桿兩部分是互相互助對方。用這一套更高的齒輪比（3：1~300:1）來獲得高效率，小體積，低噪音。而且，很多的蝸輪齒總是相連在一起，所以它對外部沖擊的承載能力大3倍。一般蝸輪與雙包絡還面蝸桿的效能比較試驗結果可以看出，如果是30:1的傳到效率的話，同樣大小的齒輪箱來可以傳達約兩倍的傳動力，效率也大5~10%，噪音方面可以降低5-10dB.
