撓性聯軸器的安裝檢修

撓性聯軸器常用種類 :十字滑塊聯軸器.滑塊聯軸器等.撓性聯軸器安裝檢修要求,采用聯軸器傳動地機器,聯軸器兩軸地對中偏差及聯軸器地端面間隙,應符合機器的技術文件要求.

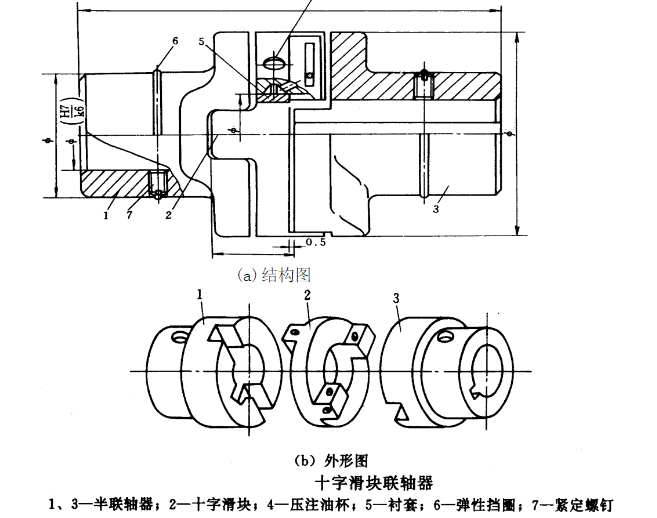

若無要求,撓性聯軸器應符合下列規定:十字滑塊聯軸器兩軸徑向相對位移不大于0.01d+0.25㎜(d為軸徑),許用相對角位移為30ˊ,端面間隙S,當外徑不大于190毫米時,應為O.5～O.8毫米；當大于190毫米時,應為1～1.5毫米.滑塊聯軸器地端面間隙S(約為2毫米)

十字滑塊和撓性爪型聯軸節兩軸地不同軸度表：
