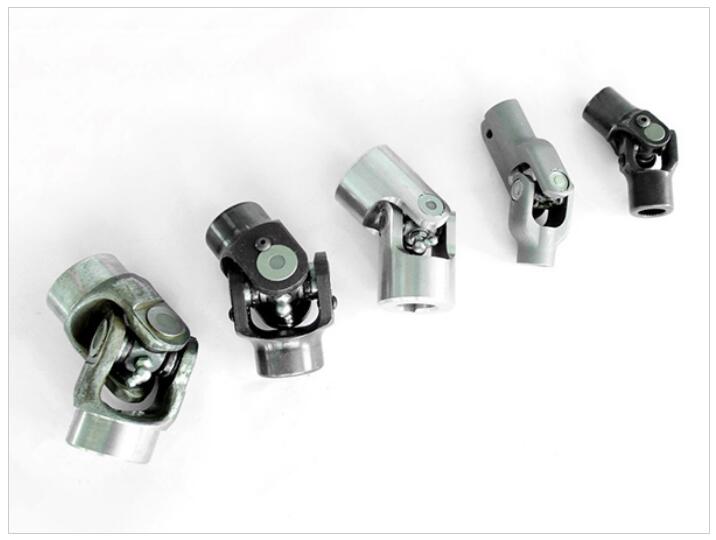

標準萬向節CN單節的結構

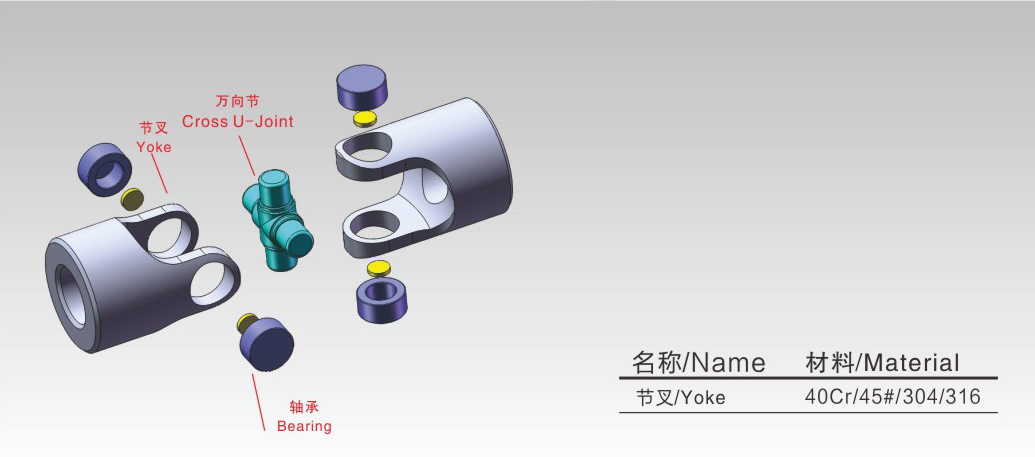

CN系列結構

CN最大轉速不能超出4000RPM
極限工作角35°

CN結構簡介：產品由十字軸及滾針軸承組成，配合精密，可承受高轉速。根據不同工況，選型時，可參附表中的理論數值。此類型產品適用場所如：磨床，多邊機，汽車，整平機，立體駐車場等。

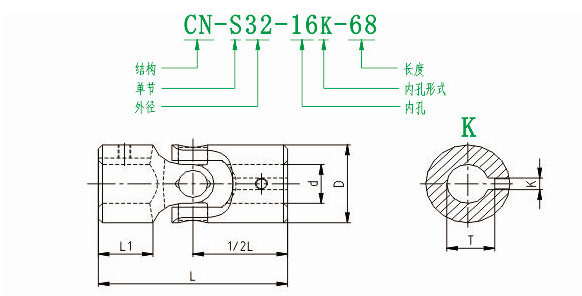

CN結構示意圖：

訂貨示例：

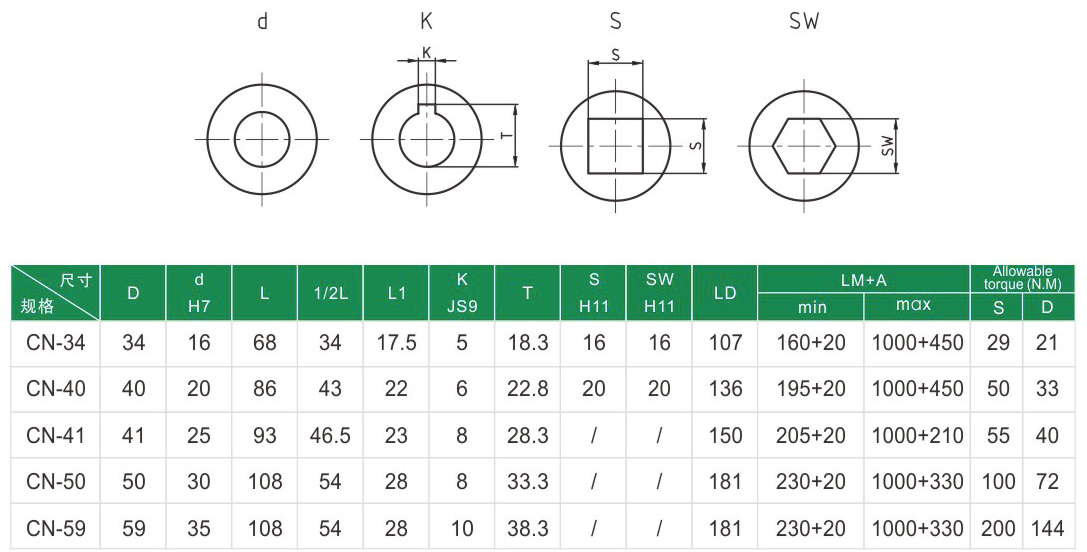

選型尺寸：
