一分鐘了解齒條

一分鐘了解齒條

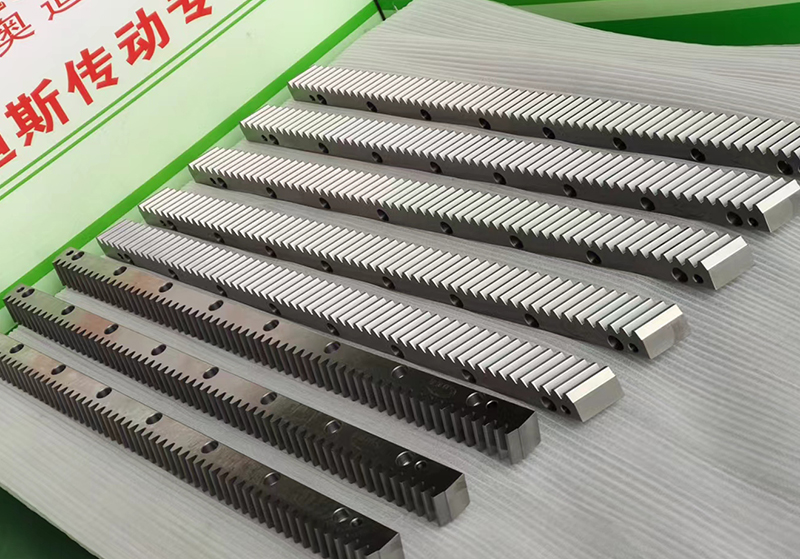

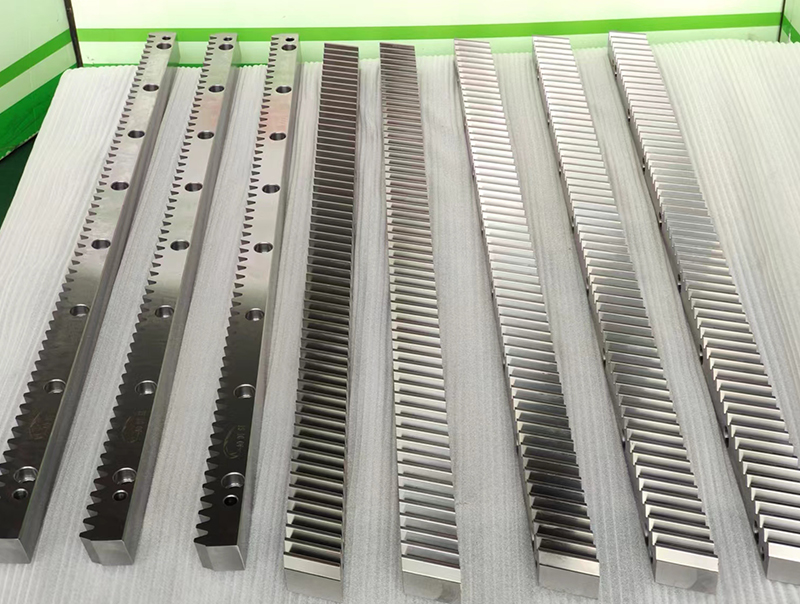

      齒條也分直齒齒條和斜齒齒條，分別與直齒圓柱齒輪和斜齒圓柱齒輪配對使用；齒條的齒廓為直線而非漸開線(對齒面而言則為平面)，相當于分度圓半徑為無窮大圓柱齒輪。

齒條的主要特點

     (1)由于齒條齒廓為直線，所以齒廓上各點具有相同的壓力角，且等于齒廓的傾斜角，此角稱為齒形角,標準值為20°。

     (2)與齒頂線平行的任一條直線上具有相同的齒距和模數。

     (3)與齒頂線平行且齒厚等于齒槽寬的直線稱為分度線(中線)，它是計算齒條尺寸的基準線。

齒條的應用:

     齒條目前在工廠自動化、CNC機床、加工中心、伺服電機動力傳遞、同步機構、機械手末端執行器等大負載、高精度、高轉速、長距離、低摩擦、長壽命等要求的場合。
